消防穩壓系統是消防水系統設計中非常重要的一個知識點。通過長時間平臺小伙伴的反饋，發現大家對定壓系統的認知欠缺必要的深度，筆者由于設計之余，尚有工地施工經驗，就該系統中大家平時難以理解的一面做闡述，觀點屬拋磚引玉，歡迎大家積極參與糾正反饋。
   《消防給水及消火栓系統技術規范》GB50974-2014正式執行已逾2年過半，關于穩壓泵設置及計算，時至今日依然爭論不休，目前尚無權威資料詳細解釋穩壓計算中的一些關鍵數據究竟如何得來，筆者嘗試從規范和實際的角度，以目前僅有的理論知識基礎，解釋每個數據的來歷。
   開始分析之前，先來復習一下大部分小伙伴都知道的穩壓裝置究竟在系統中承擔什么作用，以及是如何運行的（已經掌握的可以跳過這段，節省寶貴的時間）。（為什么要設穩壓泵，這個屬于消規5.2.2現成的條文，就不多敘述了）
   穩壓裝置需要保障最不利設施的靜壓要求，需要保障系統能夠順利啟動主泵，最重要的，需要保障管網漏損時得到及時的沖水補水穩壓（對應條文5.3.3）。穩壓裝置在消防給水系統待機狀態時：若管網發生漏損，穩壓裝置的電接點壓力表感應值會下降，當其降低至P1（設定穩壓泵啟泵壓力值）時，穩壓泵啟動，由于管網漏損這種級別的流量是非常小的，所以穩壓泵的出流能力，可以將壓力拉升回來，啟動后穩壓裝置壓力表處讀數會從P1開始升高，當其升高至P2（設定穩壓泵運行停泵壓力值）時，穩壓泵停泵，若系統還在漏損，又會逐步下降到P1，穩壓泵啟動壓力回升至P2停止，如果在人員沒有檢修前，只要管網漏損存在，正常情況下穩壓泵會在P1至P2間反復啟停運行，學習過消防維保知識的小伙伴知道，穩壓泵的啟停次數需要每天記錄，異常時可以得到及時處理。平時若管網沒有漏損，穩壓裝置處的壓力讀數理想值應該是略微低于P2。穩壓裝置在消防給水系統正常使用時：由于正常使用消防給水系統，例如開啟一個消火栓滅火，這時管網的出流量就比漏損這種流量要高出一個級別，打開栓頭開始使用，系統壓力下降，穩壓裝置處壓力下降，當其降低至P1時，穩壓泵啟動，但這時穩壓泵的流量相比于正常滅火設施使用來說偏小，穩壓泵不足以將系統壓力再此拉升，這時雖然穩壓泵已經啟動，但是系統壓力依然會持續下降，當系統壓力降低至消防水泵出水干管壓力開關設定值時，觸發主泵啟動信號，穩壓泵停泵，穩壓裝置使命完成，交由主泵運行整個系統，開始正常使用。

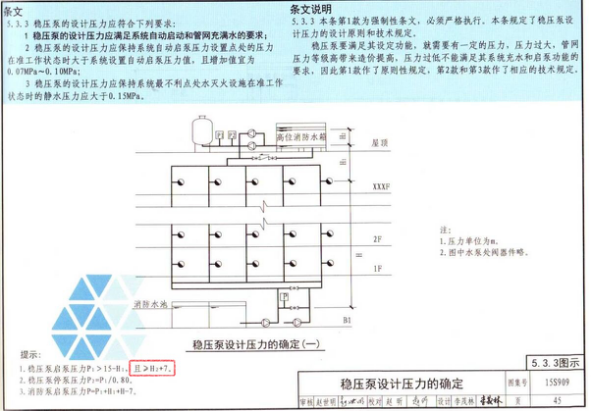

?  復習完以上基礎內容以后，我們以15S909-45頁，穩壓泵上置時的情況為例說明幾個設計值計算方式：

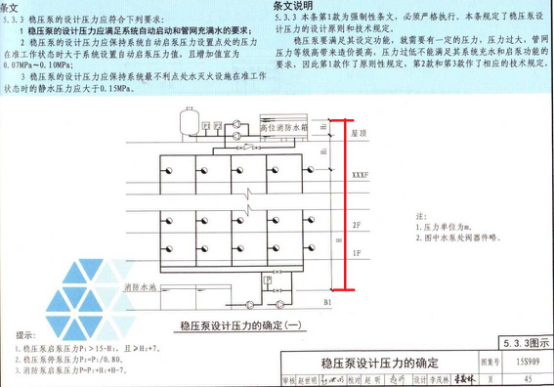

?  先就上圖左下角提示1 、2、3條做解釋?zhuān)詈蠼忉尲t色方框P1＞H2+7這個最重要的數據。
   提示1：穩壓泵啟泵壓力P1＞15-H1，這個不等式即是對5.3.3第三條的翻譯，如果只是這么簡單一句話，那么眾小伙伴又會覺得毫無新意了。筆者告訴大家這里有一種非常簡單的理解方式，根據條文，穩壓泵的設計壓力（這個設計壓力包含了P1-P2這一段中的任意壓力點，而P1是這一段中的最低壓力點，所以P1滿足時，該段都滿足，即設計壓力滿足）應保持最不利滅火設施在準工作狀態（平時待機狀態）靜水壓力大于0.15Mpa，那么P1設定值里面一定有這樣的不等式  P1＞15m，后面那個減H1是穩壓裝置電接點壓力表（或其他壓力傳感裝置）到最不利滅火設施的高差，再細說就是穩壓裝置如果高于最不利設施(消火栓，噴頭等）H1，則在不等式P1＞15的基礎上減去高差H1（高出的靜壓幫助了穩壓泵P1，所以穩壓泵單獨的能力可以15減去靜壓幫助的這段）即P1＞15-H1，如果穩壓裝置低于最不利設施(穩壓裝置中置或下置)H1，則在不等式P1＞15的基礎上加上高差H1（這時穩壓裝置不但要提供15m的余壓還要克服低于最不利滅火設施的高差）即P1＞15+H1，如果兩者處在同一水平高度，則不等式P1＞15不加也不減。穩壓裝置放置在系統任何位置，不論是上置，中置還是下置，在設定P1時考慮和最不利滅火設施的高差關系，就能得出第一個初始計算值。
   提示2：穩壓泵停泵壓力P2=P1/0.8，這個值嚴格來講，并非可靠且唯一的來源，實際工程執行的原則是啟泵壓力P1到停泵壓力P2需要一定的差值，讓穩壓泵有運行的空間區段。差值的量，只有設計人員自己把握。這個差值宜稍大，而不宜稍小，因?yàn)槠毡樵O(shè)計不會就這個部位的壓力傳感裝置做出詳細說明，一般設計院關于壓力表說明是“精度0.5級，量程為工作壓力的兩倍”，我們以系統工作壓力0.8MPa（這算消防里非常小的工作壓力了）為例，若選擇的壓力表量程為1.6Mpa，常用如下：

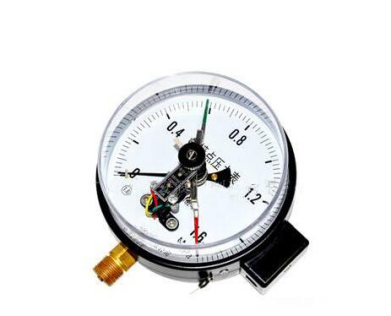

，黑色指針為常應壓力，綠色和紅色指針?lè)謩e可輸出兩個電信號設定P1、P2，一個刻度值為2m，如果P1-P2差距太小，例如差距在5m以?xún)?nèi)，那么在表盤上設定紅綠指針時，兩個指針就會靠的非常近，靠得太近會導致電磁信號遲鈍，甚至產生無法設定的情況。像暖通的定壓補水裝置，在不同資料上啟泵和停泵的差值就比較大，P2=P1/（0.5-0.8）是常用數據。
   但并也不是否認差值小就不正確，因?yàn)楝F(xiàn)在的技術已經快速發展，高精度細刻度的儀表甚至電顯示直接設定不含機械裝置的儀表都有，只是如果設計決定采用小的差值，那么需要對該處的壓力傳感裝置進行特殊說明，施工單位是不會研究這個具體是什么影響，按照統一原則采購，可能會導致系統遲鈍或者不可靠（筆者在現場有這樣的經歷。實際工程可能采購的是成套裝置高檔帶屏顯的，也可能泵、 罐、 閥件都分開采購自己安裝）?？偟脕?lái)說，差值過小也會導致管網的壓力反饋過于靈敏，抗管網水力波動能力弱，存在錯誤信號的可能。建議啟泵到停泵的差值要5m以上。
?  提示3：消防水泵啟泵壓力P=P1+H1+H-7，這條是對條文5.3.3 第二條的翻譯，和提示1提到的理解方法一樣，簡單來說，就是穩壓裝置處施加一個壓力給系統，正常使用時系統壓力從P1開始下降，降到壓力開關處（圖示中泵出水干管上的P點）尚有7-10m(以下分析均以7作為準值)的余壓時，壓力開關觸發動作信號。那么首先可以得到一個確定的不等式，壓力開關設定動作值P=P1-7，接下來再按之前所述方法變化一下P=P1-7+附加高差，該附加高差是穩壓裝置壓力表到壓力開關的高差，如果穩壓裝置壓力表高于壓力開關的高差為H1+H(圖示情況)，則P=P1-7+H1+H,如果穩壓裝置壓力表低于壓力開關H（下置時），則P=P1-7-H,如果穩壓裝置壓力表與壓力開關齊平，則不加也不減。
?  目前為止，這些內容都屬于基礎，相信已經有很多小伙伴已經掌握，接下來是最重要的分析點：P1＞H2+7這個必要值的來歷。
?  請大家還是看圖示這張圖：

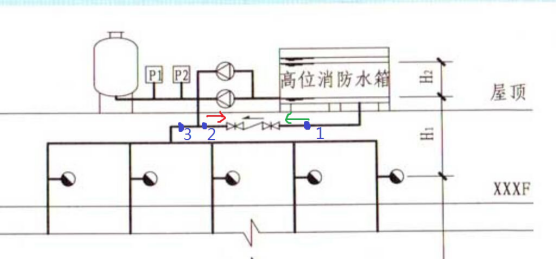

?  大家先忽略上面編號1、2、3這三個點，只看紅色箭頭與綠色箭頭，紅色箭頭是來自穩壓裝置的出水，綠色箭頭是來自水箱靜壓出流，不難看出穩壓裝置正常運行時出水壓力一定是大于水箱的靜壓，所以止回閥前端會被穩壓裝置的出水給堵住，綠色箭頭的水無法流出。既然穩壓泵沒有停泵前只有穩壓裝置在出水，而且我們普遍設計的穩壓泵的出流量為1L/S-5L/S，假設常規水箱18m3有效儲水容積，常用尺寸為5*3*2m，底面積15㎡，0.1m高度的水箱水容積為1500L，當設計穩壓泵流量為1L/S時，水箱降低0.1m需要1500s，也就是25分鐘，當取到極限5L/S時，水箱降低0.1m也需要5min，這個變化值對于系統從P1降低到壓力開關觸發動作值的時間來說，長到可以忽略。（如果水力學知識更強一點的小伙伴，會知道這個時候還有一個下部壓力出流的問題，會導致實際出流量不會那么理想，會有增大波動的情況，但這種屬于不可控情況，需要非常復雜的公式來分析。對應于下面講到流量開關位置會提及，此處暫不詳述）
?  我們?cè)賮?lái)看1、2、3這三個點，假設這三個點分別是流量開關的安裝位置，當然現在許多小伙伴可以一眼就看出來安裝在1處或2處在穩壓裝置正常運行時，是沒有流量信號反饋的，安裝在3處的意義好像也不大，如果設計的穩壓系統壓力感應值都正確的話，通過壓力感應就可以正常觸發主泵啟動，所以圖示給出了這樣的說法：

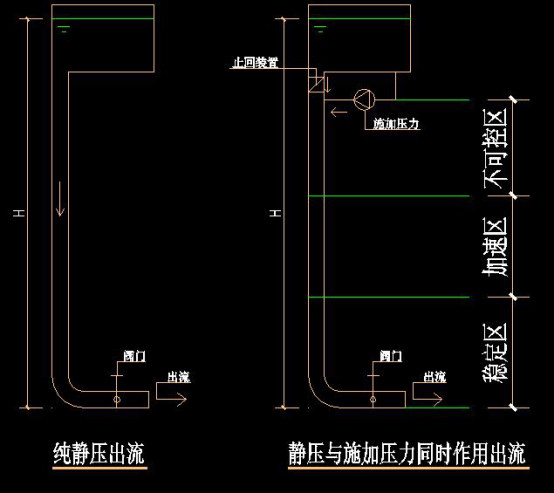

?  這樣的說法基于的理論依據就是上述內容，但是！并不能完全贊同圖示的說法，因?yàn)檫@些都是基于穩壓裝置能夠順利運行，順利觸發信號的基礎上，如果穩壓系統無法正常啟動，那么流量開關是最直接的一種啟泵信號觸發裝置，這時水會順利流過，基于這種穩壓裝置出故障水箱水流觸發信號時，流量開關安裝在1、2或3處的意義都是一樣。那為什安裝在3處的意義更大，因?yàn)榫退惴€(wěn)壓裝置正常運行時，只要下端出現了出流量大的情況，比如開啟一個栓口，出流量同時受到靜壓出流與穩壓裝置壓力出流的影響，假設大于5L/s，對于3這個點形象來講就是下面有一股靜壓出流壓力在往下拉，上面有穩壓的出流壓力在推，所以該處的瞬時流量完全有可能在穩壓泵正常運行時，就達到設定的流量開關動作值，但這種情況下3處的出流并不穩定，需要一個比較復雜的出流分析才能得出整個壓力變化和流量變化的過程。這是一個展開來講更復雜的知識點，篇幅會更多，涉及的面也非常廣，筆者列一個簡圖，愿意討論的小伙伴可以在平臺反饋。
