  《消防給水及消火栓系統技術規范》（GB50974-2014）執行近兩年來，施工圖設計中關于消防水源設計方面經常出現違反強制性條文條文的情況，下面就相關條文的審查要點及設計措施進行歸納總結，與廣大設計同行學習和探討；以下是主要審查要點和設計措施。
  1、嚴寒、寒冷等冬季結冰地區的消防水池、水塔和高位消防水池等應采取防凍措施。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.1.5條。
設計措施：室外地下消防水池應有足夠的覆土以防止冰凍，一般不小于當?shù)貎鐾梁穸龋桓呶幌浪貞?yīng)采取采暖、保溫、蒸汽預熱伴熱防凍措施等。
  2、雨水清水池、中水清水池、水景和游泳池必須作為消防水源時，應有保證在任何情況下均能滿足消防給水系統所需的水量和水質的技術措施。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.1.6條。
設計措施：雨水清水池、水景池、游泳池可以分成兩座或多座，保證其中一做水池檢修和清洗期，其他水池仍能滿足消防用水需要。
  3、當消防水池采用兩路消防供水且在火災情況下連續補水能滿足消防要求時，消防水池的有效容積應根據計算確定，但不應小于100m³。當僅設有消火栓系統時不應小于50m³。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.3.4條。
設計措施：本條包括兩點：
  第一點：消防水池有兩路供水需要滿足的條件：
    （1）市政給水廠應至少有兩條輸水干管向市政給水管網輸水；
    （2）市政給水管網應為環狀管網；
    （3）應至少有兩條不同的市政給水干管上不少于兩條引入管向消防給水系統供水。
  或一路采用市政管道補水，另一路采用自備井補水及其他水源補水；市政管道、自備井出水量及其他水源補水量在任何時候都能滿足消防水池補水水量要求。
  第二點：如果消防水池儲存消火栓系統、噴淋系統等兩種及兩種以上消防水量時，消防水池有效容積不應小于100m³；如果僅儲存消火栓系統水量時，不應小于50m³。

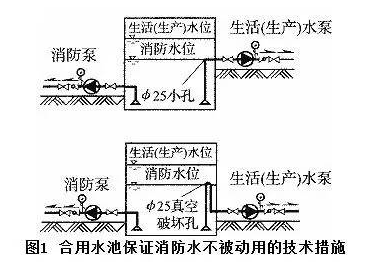

  4、消防用水與其他用水共用的水池，應采取確保消防用水量不作他用的技術措施。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.3.8條。
設計措施：

  5、消防水池的出水、排水和水位應符合下列規定：

    （1）消防水池的出水管應保證消防水池的有效容積能被全部利用；

    （2）消防水池應設置就地水位顯示裝置，并應在消防控制中心或值班室等地點設置顯示消防水池水位的裝置，同時應有最高和最低報警水位；

    （3）消防水池應設置溢流水管和排水設施，并應采用間接排水。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.3.9條。
設計措施：

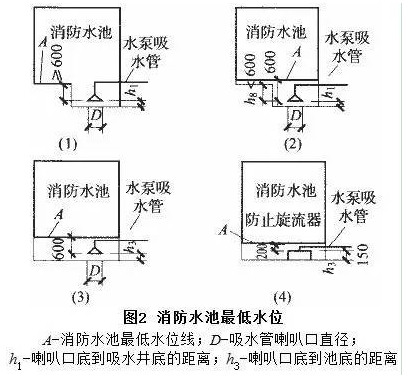

  （1）消防水池出水管應位于最低有效水位以下，同時保證最低有效水位至消防水泵吸水喇叭口或出水管喇叭口不小于0.6m；當消防水泵吸水管或消防水箱出水管上設置防止旋流器時，最低有效水位至防止旋流器頂部以上不小于0.20m。

  （2）可以設置玻璃管液位計，采用電子液位計時需要在泵房或水池附近設置水位顯示器等就地液位顯示裝置。同時圖紙應標注水池的最高報警水位與最低報警水位。一般來說最高報警水位比最高有效水位高50mm，最低報警水位做法不是很統一，有些地方要求是比最高有效水位低100mm左右，有些地方要求是比最低有效水位高100mm左右。

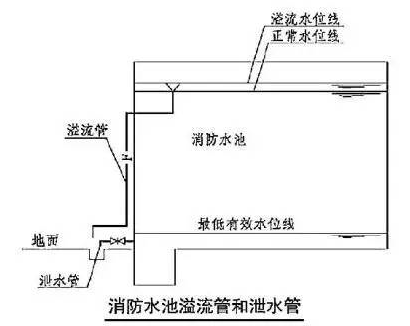

  （3）消防水池設置溢流管和泄水管，并與排水設施之間留有空氣間隙。

  6、高位消防水池的有效容積、出水、排水和水位，應符合本規范第4．3．8條和第4．3．9條的規定。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.3.11條。
設計措施：按照以上第4、第5條。
  7、當室外消防水源采用天然水源時，應采取防止冰凌、漂浮物、懸浮物等物質堵塞消防水泵的技術措施。并應采取確保安全取水的措施施。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.4.4條。

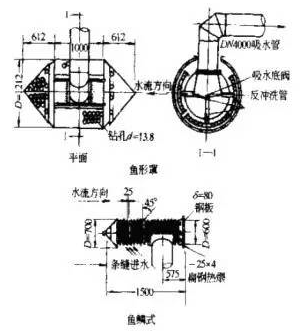

設計措施：可參照給水工程中取水頭部的做法。

  8、 當天然水源等作為消防水源時，應符合下列規定

    （1）當?shù)乇硭鳛槭彝庀浪磿r(shí)，應采取確保消防車、固定和移動消防水泵在枯水位取水的技術措施；當消防車取水時，最大吸水高度不應超過6.0m；
    （2）當井水作為消防水源時，還應設置探測水井水位的水位測試裝置。
依據：《消防給水及消火栓系統技術規范》GB50974-2014第4.4.5條。
設計措施：
  （1）根據《消防給水及消火栓系統技術規范》第4.4.3條要求，江、河、湖、海、水庫等天然水源的設計枯水流量保證率應根據城鄉規模和工業項目的重要性、火災危險性和經濟合理性等綜合因素確定，宜為90％～97％。也就是說10～30年一遇的枯水位時，仍應保證消防用水的需要，采用消防車取水時，枯水位距消防車取水管高差不應大于6m。
  （2）采用井水作為消防水源時，應設置地下水水位檢測裝置；消防泵達到設計流量時，軸流泵第一葉輪在井水中淹沒深度滿足規范要求。

  9、從生活飲用水管網向消防、中水和雨水回用等其他用水的貯水池（箱）補水時，其進水管口最低點高出溢流邊緣的空氣間隙不應小于150mm
依據：《建筑給水排水設計規范》GB50015-2003（2009年版）第3.2.4C條。
設計措施：標注消防水池補水管最低點標高，且最低點標高高于水池溢流水位不小于150mm。
