1 前言
  隨著社會經濟的高速發展，機械式立體汽車庫由于具有占地面積少、停車數量大等優勢，而有著被大量采用。地下室車庫與地面建筑相比其火災危險性更大，一旦發生火災，不利于人員的安全疏散和火災撲救。地下室車庫的主要火災危險源是停放在車庫內的小汽車，汽車火災不是單一的固體可燃物火災或者單純的液體可燃物火災，汽汽車著火后集A類火災（如汽車座椅輪胎和內飾物等固體可燃物質）與B類火災（汽油燃油等液體可燃物質）于一體。自動噴水——泡沫聯用系統具有撲救地下室車庫火災的高效性。這種聯用系統，集水和泡沫的滅火作用于一體，在充分發揮水和泡沫的滅火功效的同時，是一種高效且經濟的滅火系統。
2 系統設計與計算
2.1 系統原理
  閉式自動噴水——泡沫聯用滅火系統，是將泡沫罐、泡沫比例混合器與自動噴水滅火系統進行有機的結合。它主要由消防泵組、貯液裝置、專用比例混合器、報警閥裝置、水流指示器、泡沫和水兩用噴頭、各種閥門、管道及附件組成。用于撲滅油類易燃液體火災的高效滅火系統。
  工作原理如下圖

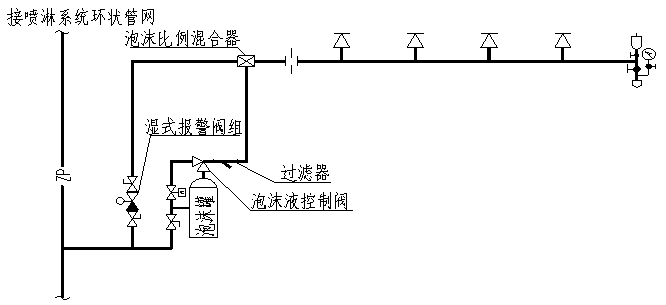

圖1·系統原理示意圖

  當閉式噴頭下方出現火情，溫度達到噴頭動作溫度時，噴頭開啟，啟動該區域的水流指示器向消防控制室報警；濕式報警閥開啟，由濕式報警閥的水力警鈴發出聲響報警，壓力開關啟動水泵,同時打開泡沫儲罐進水口上的電磁閥，壓力水進入泡沫液儲罐，擠壓儲存泡沫液的膠囊，將橡膠囊里的泡沫滅火劑擠壓出去，泡沫滅火劑經管道流向比例混合器，并在比例混合器內與壓力水按一定的比例混合形成混合泡沫液流向噴頭，噴出泡沫溶液,噴灑在燃燒中的物品上。
2.2 系統形式
2.2.1 系統流量
  地下車庫按照中危險Ⅱ級，雙層立體機械停車庫設計，設計噴水強度為8L/min. m2，作用面積465 m2，雙層停車位噴頭的布置如圖2所示

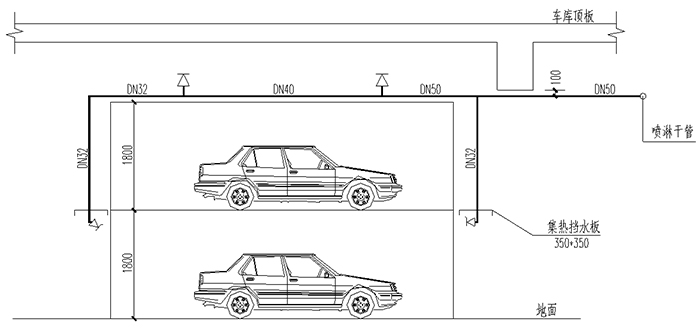

圖2·雙層停車位噴淋頭安裝示意圖

  立體車位的下噴頭流量系數K=115，其余流量系數均為K=80噴頭；車架內置噴頭數量為1層時，計算時按照貨架內置噴頭的數量為4-8個；車架內置噴頭數量為2層及以上時，計算時按照貨架內置噴頭的數量為8-14個；按照此要求計算噴淋水量，此系統進行水力計算，2層停車位時，設計流量大約100L/s；3層及以上停車位時，設計流量大約120L/s。以下均按照2層停車位計算，3層及以上停車位以此類推。
2.2.2 系統布置
  《泡沫滅火系統設計規范》(GB50151-2010)規定：系統輸送的泡沫混合液應在 8L/s 至最大設計流量范圍內達到額定的混合比；在 8L/s 的流量下，自系統啟動至噴泡沫的時間不應大于 2min，則泡沫比例混合器至最不利噴頭之間的管道容積V= 8 × 60 × 2 = 960( L)，本工程設計時，在每個防火分較居中的設備間內設置泡沫罐及濕式報警閥組，并且將泡沫混合器多段布置，自噴干管公稱管徑為DN200，每個泡沫混合器后的管徑最大為DN150，且經核算，泡沫混合器的設置位置不能超過系統最不利作用面積的的起始點，使在 8L/s 的流量下，自系統啟動至噴泡沫的時滿足間不應大于 2min的要求。系統如圖3所示。

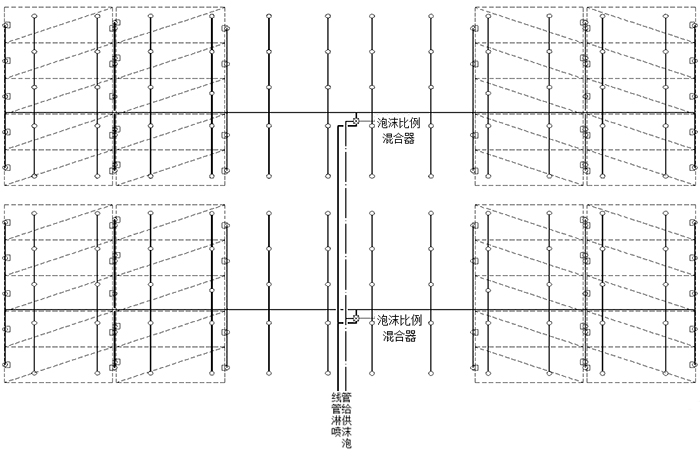

圖3·管網布置

2.3 泡沫罐的選擇
  泡沫-水噴淋聯用系統選用氟蛋白類泡沫，泡沫液混合比例為6%（目前汽車均要求使用無鉛汽油），泡沫液連續供應時間不小于10min；一次用于撲救火災的泡沫混合液耗量M=100×10×60=6000( L)。
則泡沫液儲罐容積V=kcM(式中V為泡沫罐有效容積，L；k為余量系數1.2；c為混合比6%)；經計算V=1.2×6%×6000=4320( L) ，取 6000L泡沫液儲罐。
2.4 泡沫系統用水量的確定
  《泡沫滅火系統設計規范》(GB50151-2010)第7.1.3條規定：泡沫混合液與水的連續供給時間之和不應小于60min；泡沫系統用水量Vp=100*60*60=360（m³）；一次用于撲救火災的消防水量為360m³。
3 結語
  地下復式停車庫一般采用閉式自動噴水—泡沫聯用滅火系統，本文對地下停車庫的泡沫噴淋系統設計計算并進行了詳細的介紹，過合理布置比例混合器、設置備用泡沫液儲罐、并對系統的設計優化做了探討。通過不斷地實踐,自動噴水-泡沫聯用滅火系統將會更加完善，在地下機械車庫的消防系統中將有著非常重要的作用。
