1 引言 
  目前，市政道路工程中的排水檢查井主要采用磚砌檢查井和鋼筋混凝土檢查井，這兩種檢查井的優點是技術成熟、造價低等，但是其不足之處是施工進度慢、造價高。然而，塑料檢查井以其簡單的施工工藝、靈活的組裝方式、較短的施工周期等優點，逐漸被廣泛用于小區雨污水管網中。
2 塑料檢查井性能優點
  2.1 不滲透性：塑料檢查井的連接方式是柔性連接，連接靈活方便，密封性好，有效防止污水滲漏，避免地下水二次污染，安全環保。
  2.2 搬運方便、施工速度快：塑料檢查井重量輕，在施工場所等地容易搬運與安裝，比傳統的磚砌井快30倍以上。
  2.3 耐酸堿介質的腐蝕：塑料檢查井內壁光滑，不容易滯留污水等，且塑料檢查井原料中含有聚氯乙烯，其具有耐酸堿等腐蝕的作用，從而延長了塑料檢查井的使用壽命。
  2.4 管道清通方便，維護量小：塑料檢查井維護方便，無需清理碎石，磚塊等雜物，可以防止雨水污水堵塞管道，可以改變傳統磚砌井和鋼筋混凝土檢查井的嚴重管道堵塞問題。
  2.5 占地面積小、開挖面積小：塑料檢查井排水管道更緊湊，節省開挖費用，在狹隘的空間更具有優越性。且不影響周圍環境的美觀問題。
  2.6 經濟性能和實用性能良好：塑料檢查井環保節能，節地，節水，節材，可回收利用。
3 塑料檢查井的選用
  塑料檢查井采用組合結構，通常由井座、井筒、蓋座、井蓋等組成，其中井座部分采用一次注塑成型工藝制作。
  3.1 一般要求
    市政、居住小區、公共建筑區及工業區排水用塑料檢查井井筒直徑應根據設置場所、排水性質、設置位置、管道直徑、匯入管道數量、埋設深度等因素確定，且不得小于連接管道的直徑。塑料檢查井匯入排水管直徑、排出管管頂埋深與檢查井形式和直徑也有關系。
  3.2 井底座選用
    3.2.1 污水管道的檢查井應采用有流槽的井底座，在特殊情況下采用設沉泥室的井底座，例如污水提升泵站的前一檢查井、污水倒虹管進水井的前一檢查井以及水封井井座。同時排水管道每隔一定距離的檢查井內宜設沉泥室。
    3.2.2 雨水管道的檢查井應采用有流槽的井底座，在特殊情況下設置沉泥室的井底座，例如道路雨水口以。沒有沉泥室的雨水檢查井，其井筒直徑宜大于或等于500mm。
    3.2.3 當排水直線管段上有管道匯入檢查井，但匯入管管底與檢查井出水管管底標高之差大于0.5m，則可依據匯入管平面布置情況，采用單頭接、直通井筒、三通井筒、四通井筒，或二通匯合、三通匯合、五通匯合等井筒，將多根匯入管匯集，井筒與直通井井底座上下串接后，將污水排往檢查井下游。
    3.2.4 當檢查井上下游需要?dú)怏w隔斷時，應選用水封井井底座，且井底座應設沉泥室。在排水管道上需分離或阻攔油污進入下游管道時，應設置油污隔離井底座。當井底座與金屬管道、混凝土管道等其他材質管道連接時，宜設在有流槽異徑直通井井底座，或在井底座承口處設異徑接頭（用于雨水井）或漸變異徑接頭（用于污水井）。
  3.3 井筒的選用
    3.3.1 井筒（井壁管）采用的管材應根據井筒的直徑、埋設深度、埋地排水管道的管材、井底座連接井筒（井壁管）的承口形式等確定，一般井筒（井壁管）采用的管材為：井筒直徑為200mm、315mm時，采用PE給水管或PVC—U排水實壁管；井筒（井壁管）直徑為315mm～1200mm時，采用PE纏繞管或PVC—U軸向中空壁管。但PVC—U排水實壁管和PVC—U軸向中空管適用于淮河以南冬季地下不冰凍地區。
    3.3.2 井筒（井壁管）與收口錐體、有口井筒接管件、匯合井筒、井筒（井壁管）管箍、活動接頭、以及井底座的連接均采用橡膠密封圈連接。

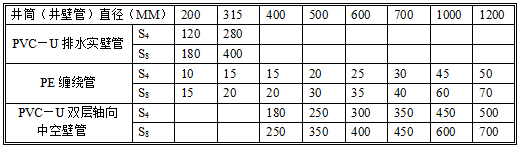

    3.3.3 井筒（井壁管）允許軸向負荷值見下表：

井筒（井壁管）允許軸向負荷值表

   注：表中S₄～S₈為環剛度，即管道抵抗環向變形能力的量度，單位為kN/m²。

   3.4 井蓋的選用
    3.4.1 井蓋的選用應根據排水管道輸送介質的性質、設置場所、井筒直徑和井筒的管材等因素確定。
    3.4.2 在綠化帶需要設置井筒直徑大于等于400mm檢查井時，可采用車行道上的井蓋，但不做混凝土基礎。
4 塑料檢查井設計及施工要點
  4.1 井坑
  井坑開挖應與管溝同時進行，開挖時井座主管道應與管溝中的管道在同一軸線上。井坑開挖時，不得擾動基土超挖，如基土受到擾動，則應根據基土土質采取彌補措施。井坑人工開挖時，臨時堆土或施加其它荷載不得影響井坑的穩定性，堆土高度及其間距井坑邊緣的距離按相關施工規范執行。地下水位較高的地區或在雨季施工，應有排水降低水位的措施；施工時應把地下水降至井坑最低點300mm以下。檢查井安裝連接完畢后，必須回填至滿足檢查井抗浮穩定的高度后才能停止降水。井坑不得受水浸泡，施工時如發生井坑被水浸泡，應先將水排除，然后清除被浸泡的土層，按設計要求換填處理，密實度應達到設計要求。井坑與管溝開挖后應有安全護繩或護欄等安全警示標志。
  4.2 基礎
  塑料檢查井必須安裝在符合設計要求的地基土層上，或是在開挖井坑后經處理密實的地基上。地基土層要求：1.砂土、巖石、砂礫土土質的井坑內鋪設100mm中粗砂墊層；2.軟土土質的井坑內鋪設150mm厚碎石（磚）或礫石（粒徑5mm～40mm）層，夯實后上層再鋪50mm中粗砂墊層；3.濕陷性黃土土質的井坑內原土夯實后鋪墊三七灰土（100mm~150mm）墊層，再鋪設100mm中粗砂墊層。砂礫石墊層的壓實系數不宜小于0.95；4.市政用檢查井井座應采用不低于C15現澆混凝土基礎澆搗密實。
  4.3 井座與管道的連接
  井座與管道的連接安裝順序應注意：先從接戶管上游段起始安裝，逐漸向下游支管、干管延伸；以井—管—井—管順序安裝；應先定位井座中心，將井座與下方墊塊置于井坑內，調整其管底標高，然后進行接管安裝。塑料檢查井井座上如有流向箭頭應與管道水流流向一致。塑料檢查井與連接的進水管底嚴禁管底低于檢查井的管槽底部。當整個排水系統實施分項（分段）施工，檢驗和驗收時，對連接下一項管段的接口，應用管堵作臨時封堵。在地下水位較高或雨季施工期間，在管道（含塑料檢查井）安裝完成（但尚未進行灌水試驗）時，應采用防止井體上浮的技術措施。
  4.4 回填
  回填應在排水管線（含管道和檢查井等）驗收合格后進行。井坑應回填至檢查井承壓蓋板墊層的頂部。井坑回填應與管道溝槽的回填同時進行，并應從塑料檢查井圓周底部同時對稱回填。連接管件下部必須夯實，連接管件下部的回填要求應滿足道路路基壓實度要求?；靥顣r(shí)井坑內應無積水，不得帶水回填，不得回填淤泥、有機物及凍土?；靥钔林胁坏煤惺瘔K、磚塊及其它硬雜物?；靥钋翱捎蒙巴链撯F、木支撐將井座、井筒固定。當塑料檢查井位于軟土層、低洼、沼澤、地下水位高的地段時，井坑的回填應先用中粗紗將井坑底部填充密實，然后用中粗紗或砂卵石分層回填至井底以上400mm處，再往上可回填良質土。若當?shù)刈畲髢鐾辽疃却笥诨虻扔?.0m時，在冰凍層范圍內應在井筒周圍不小于100mm范圍內回填中粗紗。
  回填時，應采用人工分層對稱回填，不得使井筒產生損傷、位移和傾斜。分層回填時，每層虛鋪回填土厚度不應大于300mm。回填每一層都應用木夯等輕型夯實工具對稱夯實，其密實度應與管道回填一致。在道路上的檢查井回填至井筒上部時，應根據回填土土質及回填地基承載力特征值在井筒周圍預留井蓋基礎基坑。

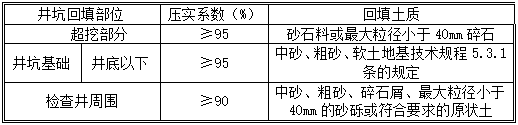

  回填土的密實度應符合下表的要求：

井坑回填土的密實度要求

  4.5 承壓圈的安裝
  承壓圈內徑應大于井筒外徑，承壓圈與井筒之間應留50mm～100mm的間隙。承壓圈的結構應按井筒尺寸和其所受外部荷載的大小進行設計。承壓圈下一般應鋪設厚度為300mm的基礎墊層，墊層每邊寬度應大于承壓圈外徑至少200mm。墊層材料可分兩層，分別采用碎石墊層和C20混凝土墊層。承壓圈吊裝前，應用小木樁在承壓圈周圍定位，保證圓心居中。承壓圈施工前應在井筒外壁套上擋圈；當無擋圈供貨時，應在井筒井壁周圍采用道渣、混凝土與井筒隔離的措施。
5 市政項目應用建議
  塑料成品檢查井在建筑小區管網中應用較廣泛，而在市政行業中僅有少數應用，因此在設計過程中采取適當?shù)拇胧┮员Ｕ瞎こ藤|(zhì)量的實用、安全。
  1、在道路市政管線的布置中，避免將雨、污水管線設置在機動車道內。
  2、雨水檢查井種類分為兩種：管徑≤1000mm且檢查井位于人行道或綠化帶時，采用塑料雨水檢查井，井室基底壓實度>90%，基底處理及回填材料參照管道基底及管道溝槽回填做法；管徑＞1000mm或檢查井位于機非混行車道時，采用圓形磚砌雨水檢查井（蓋板式）。
  3、污水檢查井種類分為兩種：檢查井位于人行道或綠化帶時，采用塑料污水檢查井，井室基底壓實度>90%，基底處理及回填材料參照管道基底及管道溝槽回填做法；檢查井位于機非混行車道時，采用圓形混凝土污水檢查井。
