【接 水暖技術篇：什么是系統的工作壓力（上）】

問題三：有了以上基礎，這些毀三觀的觀點 難道都是正確的？

  1、輸入設備恒定，在一段管網中，流速越高，管網壓力越小，流速越低，管網壓力越大。

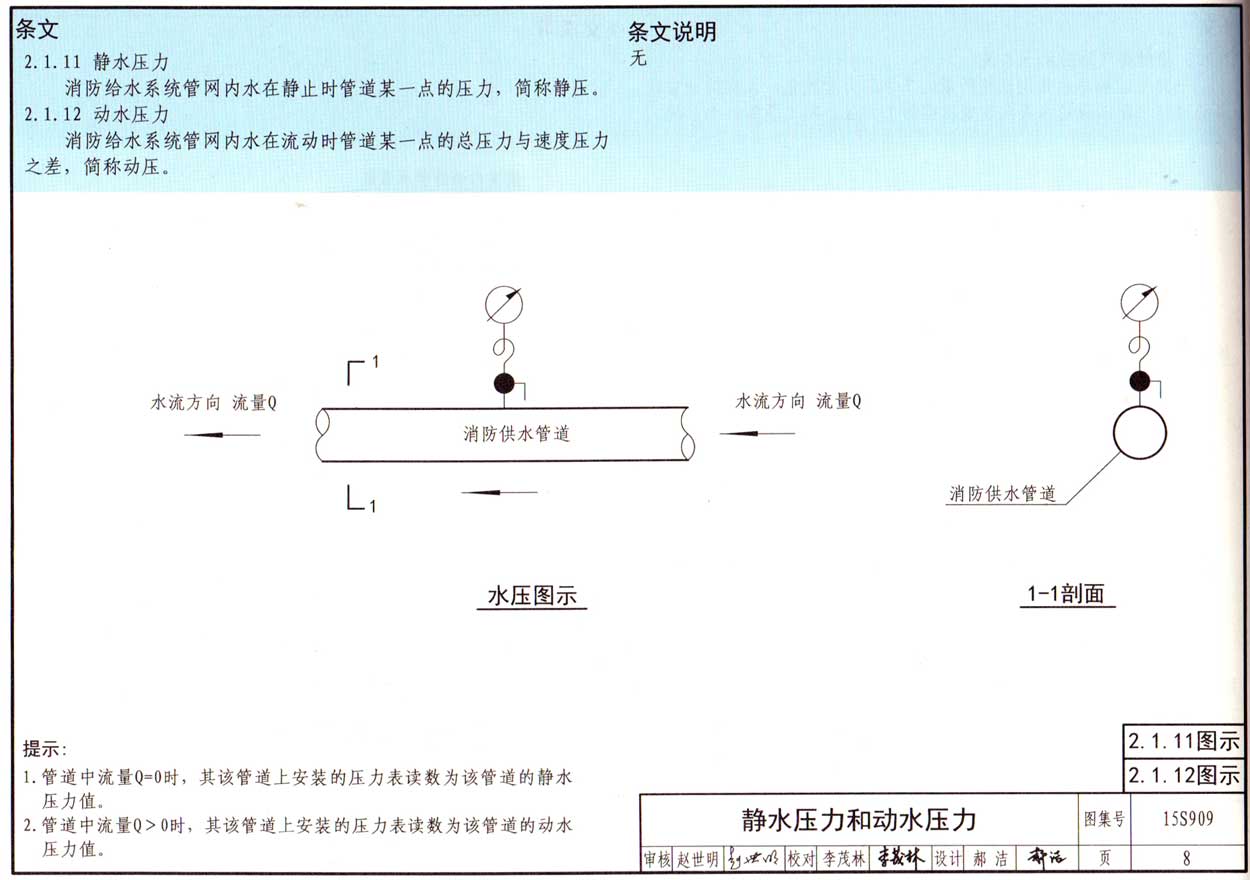

  小伙伴門一直有個誤區，認為管網流速越高，管網壓力就越高，一個大的值對應一個大的結果，小伙伴們都樂于理解。然而事實為什么是管網流速越高，管網的壓力反而越小呢？借用圖集15S509來做這個解釋：

  GB50974-2014定義的動水壓力，實際就是流體力學一元流動模型的靜壓（測壓管水頭），除了名稱變化以外，其他均正確，按2.1.12表述：動水壓力=總壓力-速度壓力（即是靜壓=總壓-動壓）。那么不難看出，管道輸入設備恒定的情況下，流量與揚程恒定，降低管徑會導致流速增大，進而速度水頭增大，總壓不變的情況下，該段管道的靜壓勢必減??；同理，放大管徑會導致流速降低，進而速度水頭降低，總壓不變的情況下，該管道的靜壓勢必增大。形象點來講，輸入設備恒定，這段管徑從小到大變化，壓力表讀數也會從小到大依次變化。如果小伙伴您已經看到這里，想必也會有一些想法了，實際這就是個能量守恒的概念，輸入設備的壓力用來創造靜壓強與水流動，流動占比大了，靜壓強部分占比一定會變小。這還是伯努利方程的概念，有興趣的小伙伴可以自行復習。
  2、關于消火栓栓口壓力的要求，原來真相不是直接加入泵的揚程那么簡單？
  GB50974-2014．條文7.4．12 室內消火栓栓口壓力和消防水槍充實水柱，應符合下列規定：
    1 消火栓栓口動壓力不應大于0.50MPa；當大于0.70MPa時必須設置減壓裝置；
    2 高層建筑、廠房、庫房和室內凈空高度超過8m的民用建筑等場所，消火栓栓口動壓不應小于0.35MPa，且消防水槍充實水柱應按13m計算；其他場所，消火栓栓口動壓不應小于0.25MPa，且消防水槍充實水柱應按10m計算。

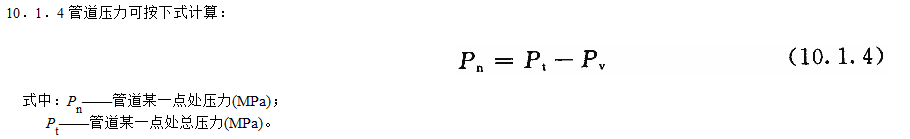

  小伙伴們千萬不要被這措辭中的動壓誤導，GB50974-2014有自己的套路，在術語解釋中已經說明：動水壓力簡稱動壓，而前面已經列舉15S909的解釋，這本規范所定義的動水壓力，就是流體力學的靜壓（測壓管水頭），看到這里，小伙伴們是不是覺得發現了什么。是的，這個栓口壓力要求，按照該規范的解釋，實際上是栓口靜壓要求，那么問題就來了，栓口靜壓要求達到這個數值，究竟應該如何計算，我們平常直接加在計算泵的揚程里的計算方式有什么不妥？我們?cè)賮?lái)看該規范的另一個條文：

  筆者只想說，看見這個條文，有點意識到這本規范對于管道壓力的要求都是滿滿的套路。GB50974-2014規范從術語，定義，條文，到給出公式，定義管網的壓力，都是在完完全全等同于如何算流體力學的靜壓（測壓管水頭）。如果按照規范的定義，計算栓口壓力要求時，就必須還要附加栓口的動壓（速度水頭）才是該點的總壓力（即是泵至該處的富裕水頭），這個附加值平時看著很小，但是假設這種情況，消火栓系統用水量為40L/s，系統使用時，開啟一個栓頭，DN65栓頭流速約：11.34m/s，動壓為：6.43m（這個量綱就是m，不是pa小伙伴們請注意），而這6m左右的單個栓頭動壓損失，我相信大部分設計人員是沒有考慮過的，或者并沒有意識到這個存在，因?yàn)榇蟛糠衷O(shè)計人員已經習慣了在選泵時附加1.1-1.2的系數，細部數據統統在這系數里面。而同樣的道理，就是減壓要求壓力的計算，實際我們也僅僅是把水泵揚程至某點處的全壓，當做靜壓來做減壓計算。

  3、管網中存在不同向作用壓強時，管網只能表征作用壓強大的那一側的壓強。即位置水頭（重力作用）需要選擇性附加？
  我們回到《消防給水及消火栓系統技術規范》GB50974-2014 8．2．3 全條文：高壓和臨時高壓消防給水系統的系統工作壓力應根據系統在供水時，可能的最大運行壓力確定，并應符合下列規定：
    1 高位消防水池、水塔供水的高壓消防給水系統的系統工作壓力，應為高位消防水池、水塔最大靜壓；
    2 市政給水管網直接供水的高壓消防給水系統的系統工作壓力，應根據市政給水管網的工作壓力確定；
    3 采用高位消防水箱穩壓的臨時高壓消防給水系統的系統工作壓力，應為消防水泵零流量時的壓力與水泵吸水口最大靜水壓力之和；
    4 采用穩壓泵穩壓的臨時高壓消防給水系統的系統工作壓力，應取消防水泵零流量時的壓力、消防水泵吸水口最大靜壓二者之和與穩壓泵維持系統壓力時兩者其中的較大值。
  相信，第1/2條，小伙伴們不會有什么疑問。關于第3/4條有兩點疑問，第一，為什么要求是水泵零流量時的壓力？第二，為什么要水泵吸水口最大靜壓附加或者比較穩壓壓力附加？
  我們先看如下解釋：

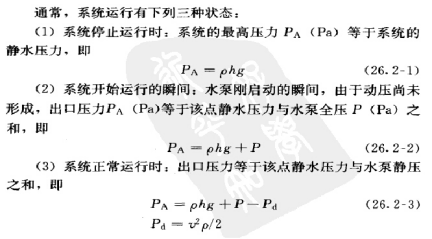

  上圖出自《實用供熱空調設計手冊第二冊》下，26.2.1水系統的承壓。小伙伴們暫時可以只看（2）條的解釋，筆者暫時未找到更好的資料截圖。
  第一個疑問：前面已經表述，計算系統的工作壓力，歸根到底就是計算系統的最大靜壓（測壓管水頭），如上圖描述，在水泵啟動瞬間，水流尚未形成，也就是動壓（速度水頭）尚未形成，而水泵的全壓已經輸出（對于泵與風機這類流體輸送設備，全壓是如何實現，以及如何調教出流量/揚程參數各異的流體輸送設備感興趣的小伙伴，可自行腦補大學教材《泵與風機》），此時全壓全部以靜壓的形式作用于管道中，故此時泵向管網中輸入的靜壓（測壓管水頭）最大，水泵零流量時的壓力，一般為額定揚程的1.2-1.4倍（后續表述均假設為1.2倍）。

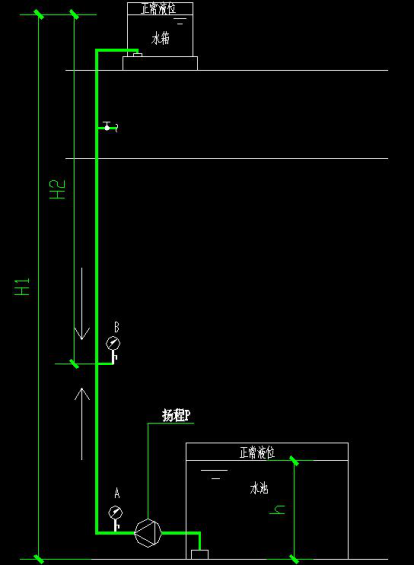

  第二個疑問：就是位置水頭需要選擇附加的問題，如下圖所示

  B處壓力表，在系統未運行時，讀數僅為水箱位置水頭作用H2，當系統正常運行時，由于泵的作用壓強克服了位置水頭（重力）作用，即由下至上的靜壓強作用，大于來自水箱的由上至下的靜壓強作用，故壓力表，只能表征作用壓強大的那一側的壓強，所以此時的讀數與H2沒有關系；同樣的道理，來自水池至泵吸水口的位置水頭h的作用，與泵的流向相同，及與泵的輸出壓力相同，故而對系統來說是靜壓疊加，要附加到系統工作壓力的計算中（這個作用在教材中，又稱之為位置水頭的促進與阻礙作用）。所以上圖這種系統，工作壓力為1.2P+h，系統所能達到的最大壓力讀數位于水泵出水口的壓力表A，最大讀數發生在水泵啟動瞬間。如果這個例子還不過癮，那么請看下圖：

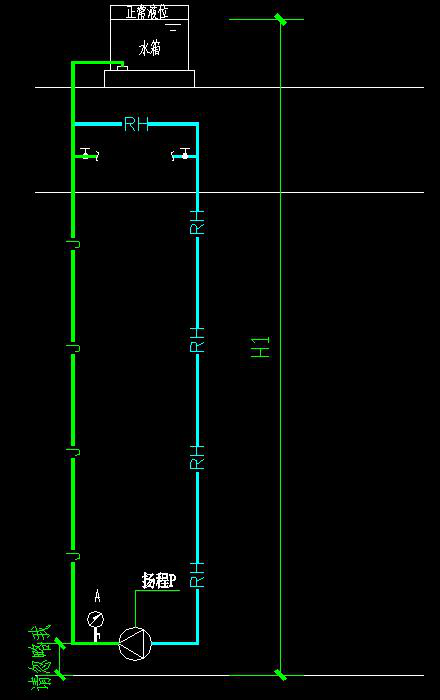

  這是做暖通的小伙伴常會遇到的循環系統（簡化表示），膨脹水箱定壓，此時由于泵的吸入口靜壓為H1，出口靜壓也為H1，按照常理，泵的吸入口靜壓作用就可以抵消泵的出口靜壓作用，故水泵的揚程，只需要考慮克服管道水頭損失，而無需考慮克服位置水頭的作用。但這樣的系統，在計算工作壓力時，位置水頭的作用依然是選擇附加，泵吸入口的H1靜壓作用與泵的輸出方向一致，對A點的作用是與泵的全壓疊加，故這類系統的工作壓力為1.2P+H1。

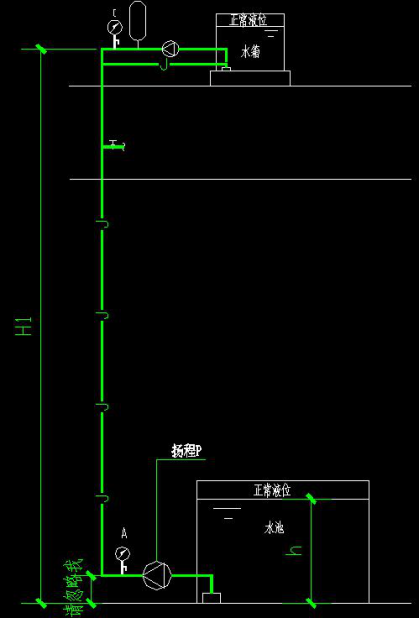

   我們?cè)倩氐紾B50974-2014,8.2.3條4小條的系統：

  條文說的是，比較穩壓壓力C與泵作用方式壓力的大值，若穩壓壓力為Pc，那么由穩壓裝置作用到A點左側的靜壓為Pc+H1，泵啟動瞬間的作用于A點右側的靜壓為1.2P+h，需要比較這兩個壓力的大小然后取較大值，來確定A點所能達到的最達靜壓。（筆者知道15S909-81頁的圖示，標注與此圖有所不同，但筆者個人認為15S909-81頁的圖示有失偏頗，圖集H標注未考慮泵房管網的承壓）。

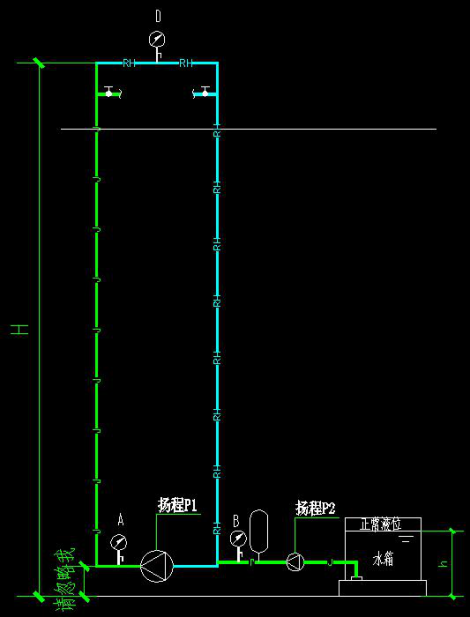

我們?cè)倜枋鲆环N暖通系統帶穩壓泵時，系統的工作壓力：

  《民用建筑供暖通風與空氣調節設計規范》條文8.5.16. 1條規定：  補水泵的揚程，應保證補水壓力比補水點的工作壓力高30kPa～50kPa；補水泵的補水點為主循環泵的吸入口，該點的工作壓力為H，高于本點3-5m，按字面意思，很多小伙伴會認為穩壓泵的揚程就是H+（3-5）m，實際不是的，要想達到比該點工作壓力還要高3-5m，實際上是要求穩壓泵的揚程計算至D點的富裕水頭還剩余3-5m，故計算穩壓泵的揚程時，還要附加這段管路的水頭損失。這類系統的工作壓力(如果小伙伴計算準確的話穩壓壓力確實只高于D點3-5m)為：1.2P1+H+(3-5)。

  流體力學的動壓與靜壓的關系，在各種管網中的作用還涉及非常多的方面。例如做暖通風管的小伙伴知道，同一段風管上安裝好幾個風口，如果不依賴風口調節閥，單看做是開一個風口，各風口的出風量會在氣流方向上依次減小，越往末端減弱幅度越大，開在風管壁的風口的出流能力，實際上是由風管內部的靜壓所決定的，如果主管風速越大勢必內部靜壓就會越小，壓向管道壁風口的作用壓強（旁流能力）就會越弱，相反主管風速越低，內部靜壓反而越大，作用在管道壁風口上的作用壓強就越強（旁流能力）就會越強。所以老工程師他們畫風管時，會有比較標準的變徑來控制各風口的出流能力，筆者所舉例僅是入門見解，這種方法在計算風管管網水力時叫靜壓復得法，感興趣的小伙伴也可以自行復習。水管的旁流能力也會受此影響，只是水管的管徑相對流束來說較小，支管旁流能力或多或少也會略微受動壓影響。
  表達管網壓力更為準確的就是連續性方程，伯努利方程，及動量方程。本文的所有內容，其實就是一個伯努利方程而已。靜壓、動壓的相對關系涉及流體力學技術的方方面面，再列舉些有趣的生活中的例子。眾所周知，高速流體的附近會有產生負壓，正是由于一束空氣流速太快，該束空氣自身內部的靜壓會降得非常低，乃至于降低到低于周圍正常狀態的氣流，進而周圍正常狀態的氣流會由于自身內部靜壓強大于該束空氣而被吸附過去，例如家里的窗戶開著，如果外面有風，窗簾就會被吸附到窗框上去。還有固定翼飛機的機翼最原始的理論，機翼上端是凸起狀態，下部平直，機翼通過同一個空氣束空間時，上部的路程會比下部路程遠，進而上部空氣流速勢必大于下部空氣流速，進而上部空氣靜壓強會低于下部空氣靜壓強，隨著流速差異的進一步增大，機翼下部的空氣靜壓強與上部靜壓強之差能達到托舉起整個飛機的重量。
  作為一名水暖工程師，工作本不具有太多創造性，了解過多的理論也許不如熟讀規范，遍識圖集來的可靠。在大多數情況下，實際工程管網里速度水頭的作用相對于總壓來說都非常?。ù蟛糠止芫W(wǎng)流速控制在0.8-2.0m/s之間），我們已經習慣了自動忽略它，再加之多年的工程師口口相傳的經驗系數，從工程計算得出的結果來講也幾乎沒有差異，所以對管網壓力本質的分析，已經漸漸被我們淡忘。但作為一個熱愛技術，熱愛工作的人，應對技術保持興趣，知其然的同時，也應有探索其所以然的態度。帶著求知的精神，在枯燥的行業中創造生機，給無趣的工程輸入更多的靈感，這是我們的使命和責任。筆者誠惶誠恐寫完本期微文，入門見解，靜待前輩高人指點一二。
